Mk48 "морячок" project

про Мark 48 не слышал разве что ленивый. ну а не видел - только тот кто не любит смотреть "Future Weapons".
говоря простым языком Mk48 - тот же М249 только под патрон 7,62*51. отличия в конструкции, а, следовательно, и экстерьере - минимальны. Mk48 - флотское обозначения этой адской мясорубки, посему и назову я то, что собрался делать "морячок" project.
картинка для затравки






новости, радости-горести строительства и т.д. - на страницах этого блога.
stay tuned

хомячий инстинкт pt.2

после всех душераздирающих манипуляций, было принято решение использовать в конструкции холодную сварку - иначе закрепить удлинитель ствола в теле "глушителя" не представлялось возможным. сказано -сделано, в итоге вышло следующее



соединить получившиеся детали на холодную сварку при всем желании не получилось, поэтому были куплены винты М3 и "глушитель" плавно превратился в супер-мега девайс, похожий издали то ли на контактную мину то ли на спутник-шпион



после подрезки винтов конструкция показала себя с наилучшей стороны: все отцентровано, плотно и не люфтит. вот так обрезанный заподлицо винт выглядит в реале


в качестве шпатлевки - холодная сварка. надеюсь, после зачистки и покарски это будет выглядеть получше.

итак, дело за малым - довести до ума внешку и не повредить клейма (хоть и неаутентичные, зато очень выигрышно выглядящие). релиз с подробными фото - совсем скоро. chek for updates, как говорится;)

хомячий инстинкт pt.1

я не особый любитель собирать из старого хлама что-то новое: "из говна - пулю" - не наш метод, но в данном случая я просто не мог пройти мимо...

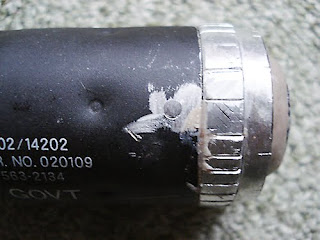

лежал, значит, у меня на балконе такой вот сабж



побывавший, как видно по повреждениям, в руках парней настолько же суровых, насколько и аккуратных:)
выбросить железку - было бы самым простым выходом, если бы не вмешался внутренний хомяк, который сказал: "штука полезная - в хозяйстве пригодится". ну, раз пригодится, значит нужно приводить вещицу в вид, который больше устроит хомячьи запросы. а запросы оказались просты - сделать удлинитель ствола для PDWшки (http://mein-strike.blogspot.com/2009/09/pdw-project-pt2.html). штука вроде бы и бесполезная, а все ж фича она и в Африке фича.
взяв в руки гравер, я начал пилить:
а продолжая пилить, наткнулся на любопытную штуку:

которая по извлечении из корпуса оказалась вот такой вот трубкой:

как оказалось, пилить придется МНОГО - резьба оказалась испорчена наглухо. как ни пытался я подчистить гравером сбитые участки резьбы, ничего не вышло. было принято волевое решение - спиливать все к чертям, рассверливать получившееся отверстие и ставить дюралевю деталюху с резьбой.
чтобы не быть голословным - вот фотка сразу после спиливания лишней части детали с резьбой:

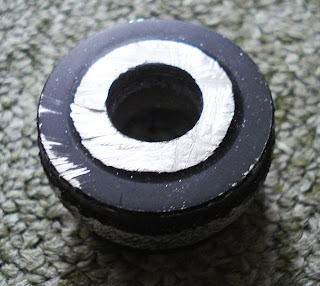

и после рассверливания (рядом лежит деталюха, которая будет исполнять роль резьбового соеденения со стволом):

бета-версия "глушителя" выглядит так:

длина составляет 10 см. этого как раз хватит чтобы при желании воткнуть в PDWху ствол аж 25ти сантиметровый внутренний стволик:)

пре-альфа и альфа-версии "глуша" - в следующих постах.

Art`s carbine (nobody`s perfect) pt.2

циллиндр без дырки установлен, по просьбе владельца вернулась на место 130я пружина.
в итоге - прицельная дальность 0,25 шаром - 40+ метров (дальше не видно - обзор ограничен), скорость вылета шара... а вот тут затык. и не потому что привод плюется, а потому что хрона нет.
скажу так - 120+ там есть точно (lol). а судя по отметинам в профиле для установки гипсокартонных конструкций - ну нету у меня пивных и кокакольных банок - скажу что даже больше 130. если кто мерял скорость вылета на таких профилях - поделитесь опытом:)





















вот такие вот результаты. теперь только время покажет, насколько жизнеспособна и убийственна данная конфигурация.

Andrew`s Ar-10 (150+ project ) pt.1

итак, новый персонаж - Armalite Ar-10.
когда то уже бывший у меня "под ножом". тогда все ставилось по минимуму - чтобы посмотреть как себя поведет машинка, да комплектующих подсобрать.

можно было бы подозревать что я слегка слукавил, попросив владельца купить комплект STU шестерней (на коробке и в проспектах английским по белому они обозначены в комплектации, равно как и металлическая направляющая). но при разборке своей СР-25 я видел точно такие же шестерни, который стояли в Ар10 во время нашего первого знакомства. тогда то и закрались подозрения...
и точно, комплектные шестерни с усиленными STUшками ничего общего кроме производителя не имеют. вот то что стояло в базе:















а это - STU. только мне тут кажется что разница - на лицо?















направляющая, с самого начала замененная на системовскую тоже не порадовала, гордо показав трещину у самого основания .поскольку привод планируется использовать под довольно мощным тюнингом, такие выбрыки недопустимы - под замену.




















подшипники сходу заменены на втулки - требования тюнинга опять же.
базовая ЦПГ, как и писано в описании - обустроенна металлическими головами (скорее всего аллюминий). так же подверглась полной замене - был установлен бор-ап сет от СА.
так же выровнян таппет, установлен и подогнан стволик.
на очереди - установка БТС-555 и Ее - 150й пружины от система.

2 be continued

для затравочки - фото пациента в сборе:)
а теперь, поехали....
по трезвом размышлении, сутра было решено обойтись только заменой циллиндра на тип ноль, то есть без дырки.

проверяя и фикся камеру хоп-апа, была обнаружена следующая забавная бага - заусенец, поднимавший и слегка комкавший резинку.

















благо дело, к напиллингу руки уже привычные, брак литья был пофиксен.
едем дальше. поскольку перекос гирбокса в бади в горизонтальной плоскости я вычислять и устранять не умею, приходится бороться за м\с "более другими" способами.
например, узел хоп-апа в месте прилегания к корпусу бокса был слегка усовершенствован, дабы избежать ненужных потерь компрессии, ну, или хотя бы свести их к минимуму.






















так же была заменена так удивившая меня вчера прокладка ,прижимающая камеру-хоп-апа к гирбоксу. розовая штучка из аналогичного прошлой "детали" материала - всего лишь буфер, предохраняющий основную прокладку от деформации и ,смею надеяться, от вибраций при стрельбе.





















теперь дело за малым - вписать туда новый циллиндр и посмотреть - а не зря ли я так изголялся:)

продолжение, и, хотелось бы верить, результативное окончание - на следующей неделе.

Art`s carbine (nobody`s perfect)

пациент - СА М15 CQB-R. симптомы - bad carma в чистом виде: масса денег, масса времени, а на выходе совсем не то, чего хотелось.
вскрытие началось с мягкого сюрприза.
















эта "деталь" поджимала камеру хоп-апа к телу гирбокса. для тех кто не догадался, из чего деталь - даю маячок: из этого делают упаковку запчастей СА и иногда Система...
я - в недоумении вобщем. хотя, чесно говоря, понимаю мотивацию этого шага отчаяния:
привод довольно кривой. как? да вот так (картинка, имха, вполне красноречива)












как следует из подписи, на левой картинке вид на стык камеры хопа и гирбокса в пустом состоянии, на правой - с примкнутым магазином. картинки кликабельны, если чо -любуйтесь.

разборка бокса выявила еще один огрех - несоответствие объема циллиндра и длинны внутреннего стволика: при циллиндре расчитанном на 363мм максимум, стоит внутренний стволик - 440-450 мм. отсюда - жалобы хозяина привода на плохую дальность стрельбы.

далее по списку...
130я пружина это неоправданное зло. тем более если привод с Системовским нутром выдает на ней около 105 м\с. безжалостно заменена на 120ку от Гвардер. при нормальной компрессии 130 должна дать - благо дело основная "дыра" системы выяснена. ну и установка короткого стволика решит дело, я надеюсь.



был проведен решимминг - очень уж напрягли вот эти следы на теле поршня:



























так же поршень был доработан, как и все попадающие мне в руки:



















(2 би континьюд)

D.I.Y. Fast Attack Plate Carrier

"нифига себе!" и "шозахня?" - эти 2 возгласа можете оставить при себе, дорогие читатели. я их уже слышал:)
это - F.A.P.C., ака Fast Attack Plate Carrier. проще говоря - бронежилет, состоящий из чехлов на 2 (грудную и спинную)пластины SAPI. обычно носится поверх "мягкой брони" и используется в быстротечных операциях, или же операциях где необходима бОльшая свобода действий, нежели та которую предоставляют тяжелые Plate Carrier`ы типа всем полюбившегося CIRAS и т.д.
размещенная MOLLE система позволяет завесить необходимый минимум снаряжения (около 6 магазинов, 1-2 гранаты, рацию, доп. магазинные подсумки на спинную панель). вобщем, на CQB и небольшие воскресные пострелухи - более чем достаточно, а при учете общей компактности системы (влазит в 35литровый рюкзак с наколенниками ,магазинами, шарами и аккумами), становится понятна привлекательность F.A.P.C., особенно в холодное время года.
боковые панели служат для размещения доп. нагрузки: сумки сброса магазинов, дополнительных подсумков.

было сделано 2 комплекта подсумков - на .223 и.308 калибры. в подсумки .223 входит 9 магазинов для М4, или же 6 магазинов АК-серии.
.308 версия расчитана на 3 магазина на грудной панели. возможно размещение еще 3х магазинов в сдвоенных подсумках для .223.







на фото - минимальная загрзука .308 калибром +сдвоенный пистолетный подсумок (юзается как под магазины ГББ пистолетов, так и под лоудеры). на спине - подсумок под рацию (Мидланд 950 ложится замечательно).

















фото загруженных подсумков .223 калибра. хорошо виден MOLLE-интерфейс нагрудного подсумка для облегчения размещения доп. снаряжения.


разрабатывая нагрудные магазинные подсумки, я отказался от двойной загрузки в пользу большей маневренности и модульности системы вобщем. поэтому они вмещают только 1 ряд магазинов. вопрос модульности решается MOLLE-интерфейсом прямо на самом подсумке.





боковые панели с размещенными утилитарником и сумкой сброса магазинов (на 8 магазинов .223).



разгруз оснащен homemade муляжами SAPI плит (размер М). габаритные размеры плит соблюдены.









ну и все это хозяйство - в сборе.

























вид с пристегнутыми боковыми панелями, обвес - на .308 минимальный.













без боковых панелей сабж выглядит следующим образом:




































как-то так вобщем.
материалы использованные в производстве:
Cordura 1000 D, жесткая стропа (25, 38, 50 мм), 100мм липучка, куча фурнитуры.

все картинки - кликабельны.

ЗЫ: разгруз продавабелен;)

SCAR (часть четвертая)

не считая того что я чуть не вывихнул себе моцк, пытаясь заставить работать двусторонний переключатель режимов огня, можно считать что SCAR is done. поставить гирбокс в lower это камасутра. причем не какая-нибудь, а с жосским таим применением отвертки...
впечатления от привода остались двоякие. плюсом мне хотелось бы считать разборку до гирбокса - прозводитель сберег все фишечки разборки RS версии, поэтому по данной статье - однозначно пять. минусом по моему является вариант монтажа гира - отгибать отверткой стенки ресивера как-то ссыкотно и нихрена не комильфато. пунктом нейтральным (типа "ну я не понял") для меня стала эргономика приклада. не скажу что она плохая - просто не понятная...
слов вобщем у меня больше нет, но есть фотографии.

CA SR-25 URX

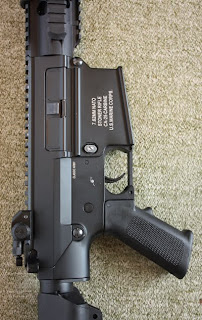

итак, СА SR-25. в реальности, снайперский комплекс, призванный дурить головы талабайцам и прочим хаджи. американсике военные чины справедливо посчитали что вооруженный снайперскими винтовками противник, видя бойца с оружием размеров карабина выходящего на позицию, не будет особо парится, четко понимая эффективную дистанцию выстрела карабина . но карабин-то заточен под калибр .308 и оснащен матчевым стволом... вобщем додумывать мысли о превосходстве СВД над "сраным амеровским М4"(с) мозг хаджи будет уже рассеиваясь мелкой кровяной пылью.

а теперь - о приводе.
сначала, о том что порадовало. монолитная конструкция, хорошее цевье (URX та еще жопа в установке как я подозреваю, но выглядит отлично), традиционно хороший пластик, и конечно же КАС`овский пламегас.
не порадовали всего 4 вещи:
1. кнопка сброса магазина. изначально сделана как в RS карабине, что приводит в конечном итоге к вот таким (как показано на рисунке) "антуражным потертостям".
была заменена на САшную кнопку старого образца, которая, в свою очередь была усилена более мощным винтом под плоскую отвертку.






2. базовый внутренний стволик. его длина - 363 мм, хотя влазит туда 409 и даже остается чуть-чуть места до среза ствола.

3. "шторка", закрывающая узел хоп-апа. она держалась в upper reciver`е только благодаря... смазке! густой прозрачной смазке. проблема была решена закреплением "шторки" винтом на самом charging handle.

4. маркировки. каким боком данная машинка относится к "моему любимому Корпусу"(с) я понять не могу - насколько видел по фото, USMC используют полноразмерную СР-25.
эта же коротулька скорее всего используется (если используется вообще) SF (кстати в штатовских интернет-магазинах, данная модификация идет именно с символикой SF).

оптимально было бы просто оставить лого Knight`s Armament, но это сугубо моя точка зрения.


пара слов о нутрянке.
в приводе стоят 7 мм втулки (не подшипники), направляха с подшипником, металлическая (люминька скорее всего) голова циллиндра (плоская), "усиленный" поршень с 3мя металлическими зубами, и неплохие для 130ки шестерни. на этом "вкусности" к сожалению заканчиваются. больше всего умилило то, что базовый ноззл идет без уплотнительного кольца, хотя канавка под него есть:)
есть несоосность в узле бокс-камера хопа: бокс слегка задирается вверх при установленном прикладе. было вылечено прокладкой металлической шайбы под задницу бокса.
в бокс установлен САшный бор ап для 2,5 версии гирбокса, тонкий (6,02) стволик длиной 409 мм и 130 пружина. больше 137 м\с выжать из этого конфига не вышло:/
ну а потом, собссно, произошла авария - уплотнительное колечко борапного ноззла лопнуло. в итоге скорость колеблется от 126 до 132 м\с. зато теперь можно смело валить очередями, ага:)благо дело механы на 150 шаров это позволяют (понимаю,что не солидно 150 шаров пихать в механу, но это ж не моя задумка:)).




такой вот карабинчик. если чего интересно - пишите, постараюсь рассказать.

как обычно - картинки кликабельны.

carbine w/ 12inches railed handguard

на фото - Дибойский СПР. да-да, именно он. точнее цевье. ну и бади тоже - правда с другого привода.
как, собссно, получился билд. в руки попал недострой\нестреляшка на базе фронтсета СПРа, гвардеровского бади и целой кучи прочих деталей. так же по дешевке был зацеплен "Firepig". дешевым он получился из-за своей правой резьбы, которая кроме как на PTW G&P никем не используется.
итак, нестреляшка был раздерибанен следующим образом:
прицельные приспособления ушли на долгострой LSW, с которго в свою очередь была снят мушка с имитацией газоотвода; бади и гир - на описанный ранее PDW project. мушка с газоотводом подверглась отчаянному напиллингусу, в результате чего стала low profile gas block`ом - что значит данный привод не может считаться покемоном, как имеющий gas block:)
внешний ствол СПРа был обрезан и оснащен правой 14мм резьбой. пламегас встал идеально:















еще из внешки были установлены: крэйн от СА и копия Magpul пистолетной рукоятки, с которой, кстати говоря, пришлось изрядно повозиться - пластиковое донышко подкинуло, блин, проблем.














а потом...
потом у меня появилась возможность выменять М249, против которой я не смог устоять:))
в итоге привод был собран вкучу, тестово отстрелян (выхлоп составил 132-135 м\с) и поменян. таким он ушел своему нынешнему владельцу:









все картинки - кликабельны

PDW project, pt.2

итак, пара слов о внешке\нутрянке.
внешка:
фронтсет - как и говорилось от китайского CQB-R silenced.
пламегас - стальной, кастомный образец, изготовленный на станке с ЧПУ.
бади - Гвардеровское бадейко с маркировками NAVY Seals. с этой деталюхой отдельная история. если коротко - бади КРИВОЕ. детально можно прочитать на Black Wolf Custom, от себя скажу, что кроме переднего пина пришлось дорабатывать, а точнее менять селектор, кроме того полетела система закрывания dust cover`a (в данный момент меняется на САшную систему закрывания на магните). так же предыдущим хозяином бади был протерян triggerguard (заменен на САшный) и по неведомой мне причине укорочен вполовину пин, крепящий ГБ над спусковым крючком (заменен на кусок шестигранника из добротного металла).
приклад - китайская реплика VLTOR EMod stock. однозначно порадовала качеством исполнения: пластик совсем не игрушечный, клейма правильные, достоверные. один минус - фосфаты (банки 3,3 на 1100) в него не стали:( на данный момент приклад изнутри подготовлен к установке этого аккума, необходимо только пересобрать батарею на шинах, а не проводах - тогда есть вариант что более тонкие по габаритам "колбасы" станут в боковые отсеки.
труба приклада - дибойз. ободрана исключительно из соображений "привет Systema PTW":)
пистолетная рукоять - Guarder. потребовалась куча доработок, чтобы вписать туда мотор. уж не знаю почему, но мотор внутри перекашивало так, что крышечка отказывалась закрываться. наждачка, раскаленный нож и напильник решили вопрос - места внутри значительно прибавилось.
прицельные приспособления - опциональные:) Мушка - flip-up модели производства KAC (снят для фотосессии с SR-25), целик - стандартный CQB`шный.


нутро:
ГБ - "Элемент" с 7мм металлическими втулками. внутри ГБ - шестерни XYT, китайская ЦПГ (считаю что нет смысла ставить чтото более серьезное, так как компрессия отличная), ноззл - Systema* с уплотнительным кольцом. пружина - ориентировочно 110.
мотор - стандартный китайский (для данного конфига, имхо, оптимально)
камера хоп-апа - Systema. резинка - тоже.
стволик - стоковый, длиной 142 мм.
проводка - 1,5мм2. если разрулится вопрос с фосфатами будет БТСка, если нет - тогда никакой БТСки, а 9,6 на 1700 никелкадмиевый аккум не особенно грузящий КГ будет жить в AN\PEQ.

ну и пара фоток на последок.





* имеется в виду японская Systema а не китайская.

** все фотки кликабельны
